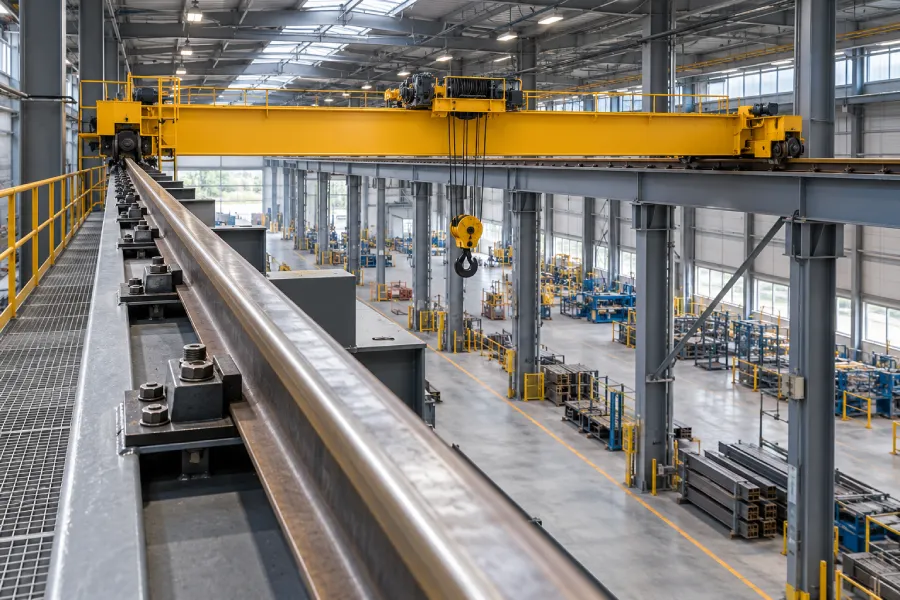

Los rieles permiten que grúas puente, grúas pórtico y carros industriales se desplacen de manera controlada bajo cargas elevadas. Su desempeño depende de la interacción entre el perfil del riel, la fijación, la almohadilla, el soporte, las ruedas y la calidad del montaje. Una deficiencia en cualquiera de estos elementos puede generar vibraciones, desgaste irregular, desalineación o esfuerzos sobre la estructura. En este contexto, Gantrex Perú reúne soluciones para diseñar, instalar y mantener sistemas de rieles destinados a aplicaciones industriales. Conocer la función de cada componente permite especificar una vía segura, durable y compatible con las condiciones reales de trabajo.
Un sistema completo y no solamente un riel
Son los componentes centrales de cualquier sistema, con una superficie en contacto directo con las máquinas en movimiento. Durante más de 50 años, Gantrex ha proporcionado soluciones de rieles de montaje blando para todo tipo de sistemas, con experiencia específica en grúas puente y pórtico. Gantrex puede proporcionar ruedas y conjuntos de ruedas con los más altos estándares de la industria. En Transmisiones y Servicios proporcionamos tanto carros como ruedas STS. Revisamos dibujos y asesoramos sobre mejoras, o incluso traducimos sus ruedas y ensamblajes en dibujos en 3D.
El riel recibe el contacto directo de las ruedas, pero no trabaja de forma aislada. Otros elementos distribuyen cargas, limitan movimientos laterales, absorben impactos y transfieren esfuerzos hacia la estructura. Gantrex desarrolla soluciones para rieles de grúas desde hace más de cincuenta años, con experiencia en equipos puente y pórtico. Su portafolio incluye rieles, clips, almohadillas, soportes de acero, grout, anclajes, conjuntos de ruedas, poleas, tambores, rodillos y amortiguadores. Este enfoque integrado evita combinaciones incompatibles y permite evaluar la vía como una unidad mecánica sometida a acciones dinámicas.
Clips para fijar y guiar el riel
Los clips sujetan el riel lateralmente y transmiten las fuerzas horizontales hacia la estructura. Una fijación adecuada permite cierto desplazamiento longitudinal por expansión térmica. Gantrex ofrece clips RailLok empernados y soldables para distintas configuraciones. Su selección considera el perfil, la carga lateral, el soporte, la separación entre fijaciones y el espacio disponible. Un clip insuficiente puede perder estabilidad; uno mal regulado puede introducir tensiones no previstas. Por ello, el torque de apriete, la posición y las tolerancias deben respetar la documentación del modelo utilizado.
Almohadillas que distribuyen cargas y vibraciones
Las almohadillas se colocan entre el pie del riel y el apoyo. Distribuyen la carga, absorben impactos y vibraciones, reducen concentraciones de esfuerzo y protegen el riel y su soporte. Combinadas con los clips, forman el núcleo del montaje flexible de Gantrex. Existen versiones continuas para apoyos longitudinales y discontinuas para soportes intermitentes. Al evaluar soluciones de Gantrex Perú, se debe confirmar que la almohadilla corresponda al perfil, la presión de trabajo y las condiciones ambientales. Una superficie sucia, irregular o mal preparada puede impedir el contacto uniforme y acelerar el deterioro del conjunto.
Rieles soportes grout y anclajes
La geometría y calidad del riel deben corresponder a las ruedas, la carga por eje y el servicio. Las placas, vigas, anclajes y materiales de relleno transfieren esfuerzos hacia el concreto o la estructura metálica. El grout debe llenar los vacíos y ofrecer una base estable; los anclajes deben resistir las acciones previstas sin perder ajuste. Durante una modernización no basta con reemplazar el perfil visible: también se inspeccionan corrosión, fisuras, asentamientos, soldaduras y deformaciones de la base. Una solución bien especificada mantiene la alineación y reduce los impactos provocados por discontinuidades o zonas sin apoyo.
Ruedas y conjuntos para grúas
Las ruedas concentran las cargas de la grúa sobre el riel y condicionan el desgaste de ambas superficies. Gantrex suministra ruedas y conjuntos, además de revisar planos y apoyar mejoras. Para seleccionarlos se necesitan diámetro, material, dureza, geometría de pestaña, eje, rodamientos, velocidad y carga máxima. También se comprueba la compatibilidad entre la rueda y la cabeza del riel. Una dureza inadecuada o mala alineación puede producir desgaste acelerado, descascaramiento o contacto excesivo de las pestañas. Inspeccionar ruedas y vía ayuda a identificar si la causa está en el componente, la estructura o el guiado.
Aplicaciones en puertos minería y plantas industriales
Los rieles para grúas se emplean en puertos, astilleros, acerías, fundiciones, almacenes y operaciones mineras. Cada sector presenta exigencias distintas. En puertos predominan humedad, corrosión y ciclos intensivos; en minería, polvo, impactos y cargas elevadas; en siderurgia, temperatura, escoria y operación continua. Los almacenes automatizados exigen precisión de posicionamiento. La selección debe registrar ambiente, frecuencia de paso, velocidad, cargas verticales y laterales, exposición química y criticidad.
Estos datos determinan el riel, los clips, las almohadillas, la protección y el mantenimiento requeridos. En proyectos de reposición, también conviene registrar el historial de fallas y las modificaciones realizadas en la estructura. Esta información permite diferenciar un problema de selección de otro relacionado con montaje, operación o mantenimiento. Además, facilita comparar alternativas técnicas bajo los mismos criterios y definir prioridades cuando la intervención debe ejecutarse durante una parada programada de la planta.
Instalación, alineación y soldadura
Los componentes pueden fallar si la instalación no respeta la geometría del proyecto. Antes del montaje se revisan nivel, rectitud, separación, elevación y estructura. Las uniones soldadas requieren procedimientos compatibles con el grado del riel y un acabado que facilite el paso de las ruedas. Los clips necesitan separación regular y ajuste especificado. Las almohadillas requieren una base limpia, sin elementos que las perforen o desplacen. Con Gantrex Perú, la supervisión técnica resulta útil para verificar tolerancias y registrar la condición inicial. Esa línea base permitirá distinguir posteriormente entre asentamientos, desgaste normal y defectos de montaje.
Inspección y mantenimiento de la vía
El mantenimiento debe observar el sistema completo. Se buscan clips flojos, almohadillas desplazadas, pernos sin ajuste, fisuras, corrosión, soldaduras deterioradas y cambios de alineación. En las ruedas se revisan pestañas, banda de rodadura, diámetros y contacto. El ruido, la vibración o el desgaste concentrado pueden revelar una causa geométrica que no se resuelve cambiando una pieza. Las mediciones periódicas permiten comparar tendencias y programar intervenciones. Ante deformaciones, asentamientos o fallas repetitivas, corresponde realizar un levantamiento y analizar la causa raíz. Reparar sin identificar el origen suele trasladar el problema hacia otro componente.
Información de contacto
Las soluciones de Gantrex Perú permiten abordar los rieles de grúas como un conjunto de perfiles, fijaciones, almohadillas, soportes, anclajes y ruedas. Para definir una solución, reúne planos, perfiles, cargas, velocidades, ciclos, ambiente, tolerancias y condición estructural. Después compara componentes compatibles y planifica instalación, alineación e inspecciones. El resultado depende de utilizar productos adecuados, integrarlos correctamente y conservar la geometría del sistema durante su vida útil. Conócenos ahora dando Clic Aquí. Comunícate con nosotros al teléfono fijo (01) 241-7725, al celular 961 759 599 o por correo electrónico info@transmisiones.pe. Encuéntranos en Calle Alcanfores 981 Suit 601, Miraflores. Transmisiones y Servicios: El torque adecuado para su aplicación.
